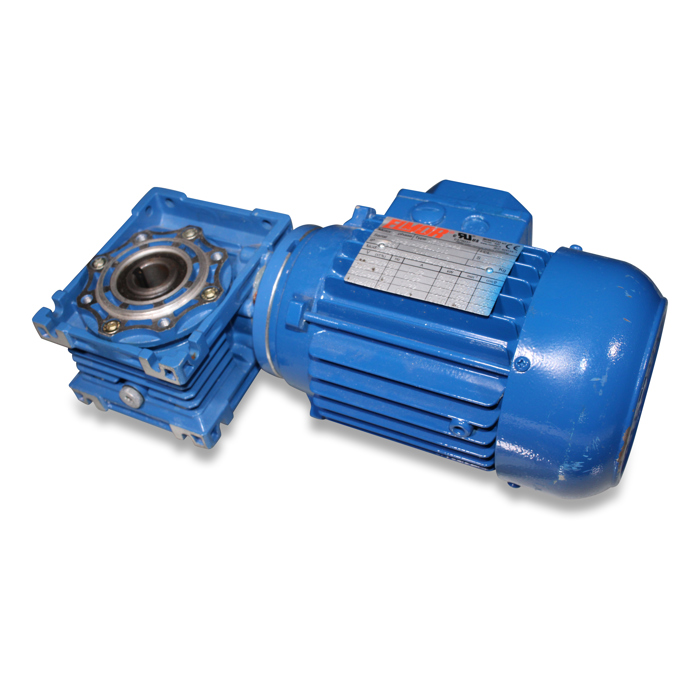

G-Mot 0,18kW 400/480V 50/60Hz Hohlw 20 UL/CSA 16U Elev EC
Art.-Nr.
90-00-4027
Verkaufseinheit 1 ST
Verfügbarkeit Lieferbar
Melden Sie sich jetzt mit Ihrem myBigDutchman-Konto an, um Produktpreise sehen zu können. Anmeldung öffnen
| Dimensionen | ||
| Länge | 327,00 | mm |
| Breite | 176,00 | mm |
| Höhe | 121,00 | mm |
| Gewicht | 6,324 | kg |
| Grunddaten | ||
| Betriebsart | S1 | S1-S10 |
| Bauform Elektromotor | B14 | |
| Baugröße Motor | 63 | |
| Getriebetyp | Schneckengetriebe | |
| Getriebeausführung | Flanschausführung | |
| Getriebeöl | Synthetik-Öl ISO VG 320 | Typ |
| Menge Getriebeöl | 0,08 | kg |
| Norm | IEC60034 | |
| Gewicht | 6 | kg |
| Sonstiges | Hohlwelle |
| Bemessungsdaten | ||
| Phasen | 3 | Anzahl |
| Frequenz | 50/60 | Hz |
| Polpaar | 4 | |
| Schaltart | Stern/Dreieck | |
| Klemmkastenlage | oben | Lage/Pos |
| Zuläss. Umgebungstemp. bei Betrieb | -10 - 40 | °C |
| Kabel Motor | 4 adrig |
| Klassifizierung | ||
| Wirkungsgradklasse | IE1 | IE1-IE5 |
| Schutzart | IP55 | IP |
| Isolationsklasse | F | |
| Zertifikate | CE, UL, CSA |
| Abmessungen | ||
| Welle | 20 | Ø |
| Bemessungsdaten 50 Hz | ||
| Nennleistung | 0,18 | kW |
| Nennspannung Dreieckschaltung | 220-242 | V |
| Nennspannung Sternschaltung | 380-420 | V |
| Stromaufnahme Dreieckschaltung | 1,42 | A |
| Stromaufnahme Sternschaltung | 0,82 | A |
| Anlaufstrom Ia/In | 2,8 | Faktor |
| Cos Phi - Leistungsfaktor [Volllast] | 0,65 | |
| Wirkungsgrad [Volllast] | 55 | |
| Drehzahl Getriebe | 16,3 | r/min |
| Nennmoment Getriebe [Volllast] | 30 | Nm |
| Bemessungsdaten 60 Hz | ||
| Nennleistung | 0,18 | kW |
| Nennspannung Dreieckschaltung | 254-277 | V |
| Nennspannung Sternschaltung | 440-480 | V |
| Stromaufnahme Dreieckschaltung | 1,29 | A |
| Stromaufnahme Sternschaltung | 0,74 | A |
| Anlaufstrom Ia/In | 2,8 | Faktor |
| Cos Phi - Leistungsfaktor [Volllast] | 0,65 | |
| Wirkungsgrad [Volllast] | 55 | |
| Drehzahl Getriebe | 19,5 | r/min |
| Nennmoment Getriebe [Volllast] | 24 | Nm |
Technisches Datenblatt
Abbildungen können nicht im Lieferumfang enthaltenes Zubehör darstellen.
Durch ständige Weiterentwicklungen können Abbildungen und technische Daten geringfügig abweichen. Irrtümer und Änderungen vorbehalten.
